ミドボン稼働開始!!!


こんにちは

先日18歳になりました。

誕生日、おめでとうございます!

ありがとうございます!!!

はましぎです。


18歳になってしまったということは?

18禁エアガン!?

エ○ゲコーナーへの侵入!?

いえいえ・・・

選挙です!

明日、7月10日。参議院選挙。

安保法がどうとか、消費税が、TPPが、尖閣諸島が・・・

正直、全然わからんのです。

消費税とか、増税先送りにすれば国民の負担は減るけど、歳入が減り・・・
増税すれば、負担は増えるけど、歳入が増える・・・
ジジババがどうの~主婦がどうの~サラリーがどうの~


・・・


明日までに考えなきゃ( ゚Д゚)





さて。

1か月以上前に、我が家にミドボンが襲来しました。

前記事から一か月以上たちましたが、何食わぬ顔で更新します。
ヤル気が出たときだけ更新するブログへと成り下がりましたが、よろしくどうぞ。


うれしいので、ボンベをいじります。

ミドボンに、
レギュを取り付けて

ツマミを捻る。

シュ―――――( ゚Д゚)

??????


あれっ?・・・

ツマミを捻る。

ブシュ―――――( ゚Д゚)

。。。


なんでや!

勢いよく二酸化炭素が出てきます。絶対減圧されていない感触。

この日は怖くて作業を中断。

このせいで、数日間悩み悩み、レギュをいじりいじり・・・。

答えは、ツマミの芋ねじにありました。

このねじは緩めとかないとダメな奴でした。

きちんとねじを緩め・・・(←違和感

でやぁ!
おぉ・・・

大勝利です。

ミドボンライフに一歩近づきました。



よっしゃー! 配線するぜぇー٩( ''ω'' )و

選手入場
拡散器セット選手!オクで300円!
コネクタ・スピードコントローラー選手!もちろん低流量用!
タイマー選手!男前モノタロウ!600円!
電磁弁選手!3ポート弁だけど無理矢理使います!オクで500円!


はいっ ここで問題発生

・電磁弁選手→元気いっぱいの24v駆動
・持ってるACアダプタ→12v


試しに繋いでみるも、やっぱり動かない。

そこで、12vを24vに昇圧してやろうと考えました。

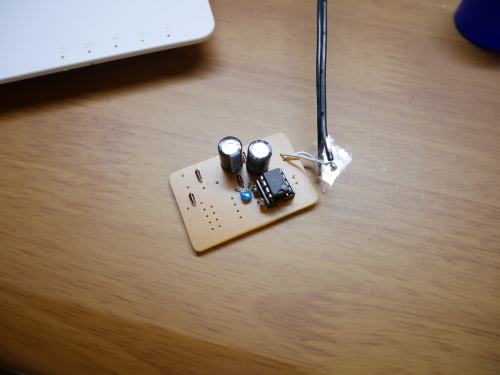

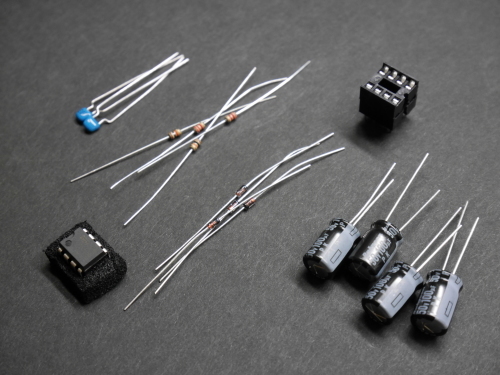

タイマーIC NE555Nの、チャージポンプ回路です。
コンデンサにためた電気と、流れてくる電気で2倍の電圧を得ます。

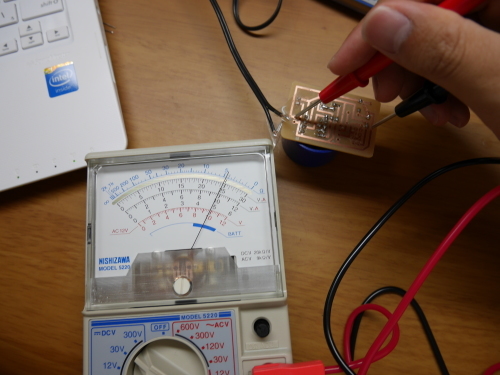

おぉ、24vになってるw

と、ここまではいいのですが、

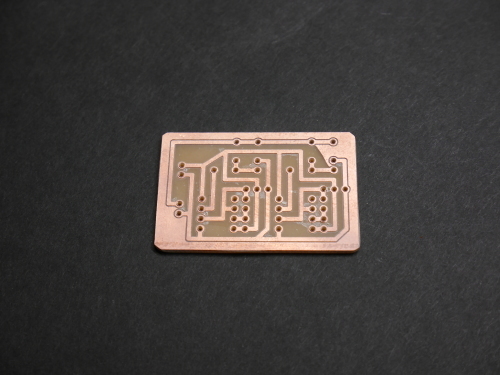

この基板、回路が2つ並列に繋がっています。
NE555Nの出力電流が100mAなのに、電磁弁が4wなので、166mA必要なので、並列にしたら200mAになるんじゃね?という考えです。


実験したらなぜか35v程になってしまいました。原因不明です。

結局、24vのACアダプタを買う羽目に>< う~ん。

謎の自信に満ち溢れていたあの時の感覚は何だったのか。

でも楽しかったので良しとします。


バブルカウンターもつけちゃう!
配線完了!

最初はコレで勘弁・・・

いつかインライン化したいっす!
絶対co2マスター使ったほうが効率いいです。

でも漂うco2を見たい自分もいるw


気力が余っていれば、インライン化してみようと思いまーす

今回はここらで 三(^J^)
