水草水槽用LED照明のDIY

皆さんこんにちは。はましぎです。初回から1週間もあけてしまった・・・申し訳ない・・

今日は、タイトルの通り30cmキューブ水草水槽用LED照明の作りかたを紹介していきます。
注意:この記事で紹介する内容を実行する時は、全て自己責任でお願いします。

と言いましても、今回なぜ私がLED照明を作り始めたかと言いますと、
高かったからです。学生の私としては死活問題です。
ということで、なるべく安く、簡単に製作していきます。

DIYは楽しいですが、時間をかけているとなかなか水槽を
立ち上げられないので、さっさと作ります。



材料

1mmアルミ板100×300 (水槽にはめ込む形をとるので、100×275くらいに切っておく)
                                          280円

5×10アルミ棒1mくらい  (枠に使用)                          300円
2mmアクリル板100×300(アルミ板と同じ寸法にしておく。100×275くらい。)
                                          300円

SMD5050テープライト300LED/5m  ホワイト1.5m分
 72w                  ブルー 10cm分
                      レッド 15cm分                2848円
ACアダプタ 2.5A 12V (この構成だと最低でも2.5A以上のものを。)    家にあった円

・接着剤                                             500円

ステンレス皿ねじ M3 5mm×4本                             32円

ステンレスなべねじ M2 12mm×6本 及びその周辺パーツ(ナットなど)   100円

アルミテープ         (あるといいかも)                       ー

アルミパイプ4mm×2m   (放熱用)                          200円
ストロー 4mm                                         100円

CPUグリス                                            500円
                                          以上 5160円!


高いのか安いのか・・・

LED照明としては安いはず・・・ADAのアクアスカイ300とか10000円くらいするし・・・
その半分なら安いはずですよね?

・・・そんなこたぁどうでもいい! 何より大切なのは光量ですもの。

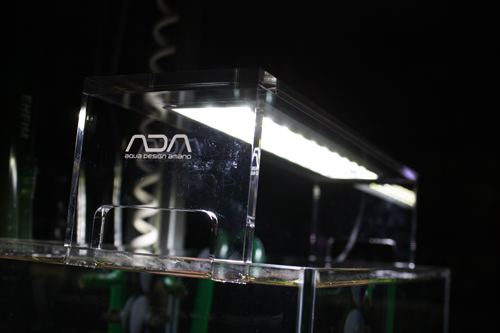

実際に、とにかく明るいことで有名?なADAアクアスカイと全光束で比べてみます。


ただし、アクアスカイに使用されている素子は公表されていないので、推測値となります。
データは、日亜化学のサイトより抜粋

            使用LED   LED数    全光束(lm)    ワット数

・アクアスカイ300  NFSW157A  30   60×30個=1800  17w

・自作LED       SMD5050 105  20×105個=2100  21w

30cmキューブで2100lmもあれば十分でしょう。
(約1000~1500lmで、20w型蛍光管と同じ明るさ。
単純計算で30w以上分あるので、1L当たり1Wのノルマ達成)


・・・と、なにやら製品出してきて、考察っぽいの書き始めましたが、
早く作りかた紹介しろよ!と声が聞こえてきそうですが、疲れたので今回はこれにてお別れです。

大丈夫!もっと早く更新するから!
