水草水槽用LED照明のDIY 2




こんにちは、はましぎです。

前回引き伸ばしたLEDのDIY、今回こそ始めます。

まず、このアルミ棒、
水槽に入るように切ったアルミ板に合うように、アルミ棒を切ります。
そして置いてみます。
ここにスイッチを入れるので、2.2mmの穴を開けます。

そして切ります。
薄く×が付いているところは使いません。ここにスイッチが入ります。
スイッチの幅によって切る幅は違います。
なるべく細長いスイッチを使用してください。

アルミ棒は置いておいて、アルミ棒にLEDテープを張っていきます。
う~ん、既製品、らくちん!
今は3列張ってありますが、後々光量が足りないことに気がつき、
テープライトを増量することになります。
真ん中の列は赤と青のLEDを交互にしてあります。
大分すっ飛ばしましたが、切ったアルミ棒にスイッチをネジ止めして、
アルミ棒とアルミ板を接着剤でくっつけて、配線すれば完成です。
半田がないと難しいかも。

四方に開いている穴は、アクリル板で蓋をするためにあけたのもで、
M3のタップを切ってあります。これも専用工具がないと難しいかも。



上から見たところ。
まだアルミ板の白いテープは張ったままです。

さて、そろそろ光らせたくなってきました。
早速設置する水槽へ乗せてみます!

お!?

やっちまった・・・・

お分かりでしょうか、見事にガラス蓋設置用オプションパーツ(透明のやつ)にフィットしていません!
引っかかって少し浮いています・・・・
なんてこった・・・設計ミス・・・



しかーし!こんなことで挫折する私ではございません。
あらゆる困難を乗り越えてこそ、本物の水草レイアウターなのです!

ということで

作りました。

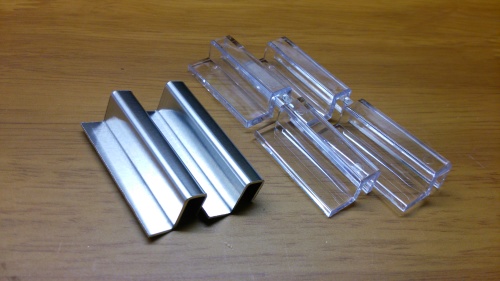

アルミ製オプションパーツ!(左側)

説明しよう。アルミ製オプションパーツとは、材質をアルミにすることにより、
以前のプラスチック製より強度、美しさを兼ね備えた究極のパーツであーる。

1mmのアルミ板を曲げて作ったので、
プラスチック製より、合計で2mmの削減に成功しました。

しっかりフィット!
やっと光らせられる・・・

スイッチON!
うん。分かり辛いので、60cm水槽で点灯してみましょう。
なんか暗い気がする。
そうでもないか。

赤と青のみ。
すげぇ。


今回、LEDの発熱について触れていませんでしたが、
このLEDライトにも一応放熱対策は施してあります。
こいつ。

アキバでちょうど12Vでいい感じの大きさのファンが300円で売っていたので
買ってみました。


こいつです。上からの風でアルミ板の熱を放出させます。
このライトは20分くらい点けっ放しであっちっちになりますが、
このファンを使うと5分くらいで触ることができるくらいの温度に
なります。
このLEDのジャンクシャン温度(壊れやすくなる温度)は70℃と結構低めなので、
放熱はとても大事です。




そういえばさっきスルーしてましたが、これ、
正直暗いです。
30cm水槽を照らすはずなのに、60cm水槽の半分も
満足に照らせていない!

気泡も確認できず!

これはまずい!




LED照明製作、続きます。(泣)



いつもポチっとありがとうございます!

[PR]
by hamashigi100708 | 2014-10-13 18:04 | DIY | Comments(2)

水草水槽用LED照明のDIY

皆さんこんにちは。はましぎです。初回から1週間もあけてしまった・・・申し訳ない・・

今日は、タイトルの通り30cmキューブ水草水槽用LED照明の作りかたを紹介していきます。
注意:この記事で紹介する内容を実行する時は、全て自己責任でお願いします。

と言いましても、今回なぜ私がLED照明を作り始めたかと言いますと、
高かったからです。学生の私としては死活問題です。
ということで、なるべく安く、簡単に製作していきます。

DIYは楽しいですが、時間をかけているとなかなか水槽を
立ち上げられないので、さっさと作ります。



材料

1mmアルミ板100×300 (水槽にはめ込む形をとるので、100×275くらいに切っておく)
                                          280円

5×10アルミ棒1mくらい  (枠に使用)                          300円
2mmアクリル板100×300(アルミ板と同じ寸法にしておく。100×275くらい。)
                                          300円

SMD5050テープライト300LED/5m  ホワイト1.5m分
 72w                  ブルー 10cm分
                      レッド 15cm分                2848円
ACアダプタ 2.5A 12V (この構成だと最低でも2.5A以上のものを。)    家にあった円

・接着剤                                             500円

ステンレス皿ねじ M3 5mm×4本                             32円

ステンレスなべねじ M2 12mm×6本 及びその周辺パーツ(ナットなど)   100円

アルミテープ         (あるといいかも)                       ー

アルミパイプ4mm×2m   (放熱用)                          200円
ストロー 4mm                                         100円

CPUグリス                                            500円
                                          以上 5160円!


高いのか安いのか・・・

LED照明としては安いはず・・・ADAのアクアスカイ300とか10000円くらいするし・・・
その半分なら安いはずですよね?

・・・そんなこたぁどうでもいい! 何より大切なのは光量ですもの。
実際に、とにかく明るいことで有名?なADAアクアスカイと全光束で比べてみます。


ただし、アクアスカイに使用されている素子は公表されていないので、推測値となります。
データは、日亜化学のサイトより抜粋

            使用LED   LED数    全光束(lm)    ワット数

・アクアスカイ300  NFSW157A  30   60×30個=1800  17w

・自作LED       SMD5050 105  20×105個=2100  21w

30cmキューブで2100lmもあれば十分でしょう。
(約1000~1500lmで、20w型蛍光管と同じ明るさ。
単純計算で30w以上分あるので、1L当たり1Wのノルマ達成)


・・・と、なにやら製品出してきて、考察っぽいの書き始めましたが、
早く作りかた紹介しろよ!と声が聞こえてきそうですが、疲れたので今回はこれにてお別れです。

大丈夫!もっと早く更新するから!





押していただけると、とっても嬉しいです。
にほんブログ村 観賞魚ブログ 水草へ
にほんブログ村
[PR]
by hamashigi100708 | 2014-10-13 15:43 | DIY | Comments(0)

はじめまして

はじめまして、はましぎと申します。浜ちゃんとでもはましーとでも呼んでくださいな
さて、こうして水草水槽ブログに手を出した訳ですが、実は私、はましぎは、水草水槽暦1年の初心者です。
ちょうど去年の今頃に初めて水草を買いました。
(その頃は水草に巻いてある鉛をはがさずにそのままダイブさせていたのを鮮明に覚えております。 いやぁ・・・お恥ずかしい・・・)

言い忘れておりましたが、自分、高校生です。そんな人間としても、水草レイアウターとしても未熟な私ですが、
見守っていただければ幸甚でございます。



前置きがずいぶん長くなりましたが、水草水槽暦1年の水槽をお見せします。
       じゃん!
「・・・トリミングしろ!」  その分元気に育ってる証拠じゃん!ね?
水槽暦1年なんてこんなもんです・・・


~構成~

水槽      60*36*30 (ガラス製)
フィルター   エーハイム500
照明      蛍光灯*3 (10時間点灯)
ヒーター    まさかの50w (本当は150wとか使うべき)
底砂      大磯砂、 田砂 (今は混ざっててんやわんや)
CO2      発酵式 (後日記事書く)
生体      ネオンテトラ
        ヤマトヌマエビ
        ミナミヌマエビ (初期にはもっといろいろいた。その後はお察し)
水草      ヘアーグラス
        パールグラス
        ロタラグリーン (たぶん)
        おくのほそいの (名前分からず購入)

いろいろ試行錯誤してこうなりました。

しかし!このブログでは、この60cm水槽ではなく、

こちら!
次回からこの30cmキューブ水槽を主に紹介していきます。(高かったよぉ・・・)

今回はここまで!
次回からは、DIYも織り交ぜて紹介していきます(照明作る)
これから、よろしくお願いします!
