DIY好き必見! LED照明自作!

さぁやっていきましょう。

前回の実験編に続き、今回から60cm水槽用のLED照明を作ります。

目指すはADAのアクアスカイ!抜群の光量、スタイリッシュなボディ・・・

とにかく、水草が元気に育ってくれればいいんです。

では早速、選手入場です。
・アルミチャンネル(秋葉原で購入)
なぜ包装を剥がして撮らなかった・・・撮影者の意図が気になります・・・
何の前触れもなく、ケガキの作業が始まります。
クランプで固定して、一度に全部ケガキます。一本ずれたら全部ずれる地獄、DIY好きなら一度はあるだろう・・・

更に、照明にスイッチを付けます。

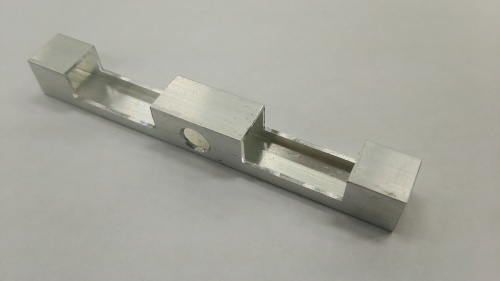

10×10のアルミ材をフライスで加工しました。
真ん中の穴にはコードを通します
スイッチがピッタリフィット!
ケガキ通りに加工して、M3のネジで固定します。
組み立てました!アルミボディが美しい!
写真の面からLEDの熱を放熱します。
気温25℃だと、約15分で本体が100℃に達する計算です。(空気中への放熱を考慮しない場合)
LEDからの漏電を防ぐため、本体裏にセロハンテープを貼ります。熱伝導は悪くなりますが、回路ショートのリスクを考えると、仕方がないです。
LEDへの給電役を担う、「銅テープ」です。
LEDと同じ幅に切る地味な作業でしたが、そんなこと銅でもいいですね
LEDの配置を考えて、10並列になるように貼り付けます。
貼ったのはいいものの、なぜかアルミと導通していたので、何回も貼りつけ直したのは内緒です・・・w
こちらがはんだ付けするLEDです。1袋2個100円×20袋で、アクアスカイ602並の光量が出る計算です。
きれいな昼白色(6500K)LEDです。
と同時に、大量のシリカゲルもGET・・・
作業効率UPを図るため、今回特別にはんだごての先っちょを交換。
気分一新です!
話はそれますが、「はんだのスポンジ」が売っていたので、購入してみました。
はんだごての先に付いた、古いはんだを落としたり、コテ先の温度を下げる目的で使います。
ほう・・・水をしみこませるのね・・・
ばぃぃぃん!
と、膨らみます。

・・・それだけです(笑)

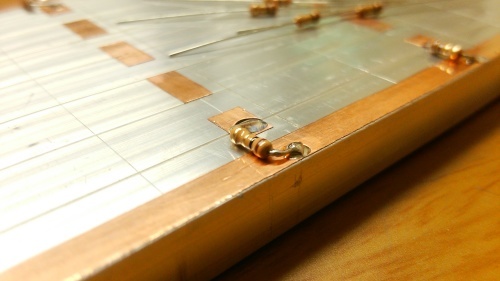

LEDを付ける前に、比較的熱に強い、抵抗(1Ωを2つ直列)を先にはんだ付けします。
いいですねぇ。

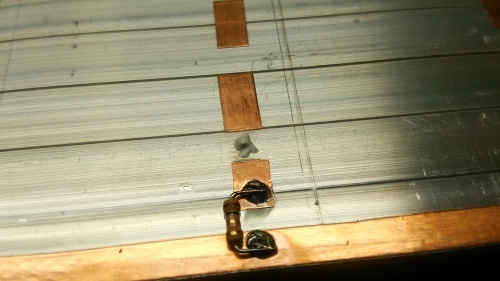

LEDの放熱用に、CPUグリスを塗ります。
多すぎず、少なすぎず。

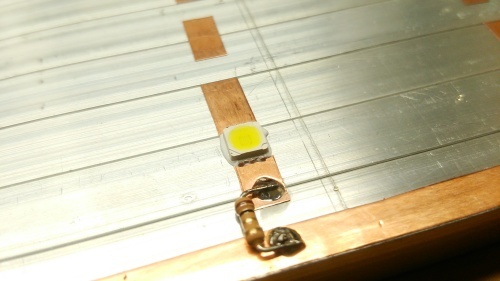

LEDを乗っけて、
はんだ付けします。
LEDより小さい、直径0.6mmのはんだを使っています。
集中力が削がれていく・・・


全て付け終わりましたが、写真を撮り忘れた><


長くなったので、次回に続きます。






ポチッとして頂けると、更新の励みになります!
にほんブログ村 観賞魚ブログ 水草へ
にほんブログ村





[PR]
by hamashigi100708 | 2015-05-09 16:17 | DIY | Comments(6)
Commented by いぼ仙人 at 2015-05-10 11:24 x
僕も依然作りましたLED照明
出来合いのプレートタイプで超簡単耕作でしたが…
銅テープで配線は素晴らしいアイデアですね!
Commented by hamashigi100708 at 2015-05-10 14:17
>いぼ仙人さん
第一号のLED照明を作る時の情報収集中にその記事にヒットしたことがあります!
後に出てくる黒いヒートシンクはどうなったのでしょうか・・・?自分が未確認なだけかな?

そして銅テープ!さすがDIY好きは見るところが違う!
放熱と配線を両立するのに、このLED照明の設計時間の80%は占めていますw
Commented by ヨッシー at 2015-05-12 11:43 x
これまた、凄いなぁ。。。
LED照明のDIYとか、とても手を出せません。。。^^;

発熱量もハンパなさそうだし・・・。

完成品、実際に見てみたいです。
Commented by hamashigi100708 at 2015-05-17 11:02
>ヨッシーさん
ありがとうございます。
でも実際、LED照明の問題点(それも結構深刻だけど)は発熱くらいですし、それをどう解決していくかを考えるのも凄く楽しいです!
新水槽を立ち上げる時が来たら、是非挑戦してみてはいかがでしょうか?
Commented by たかちん at 2015-05-19 17:19 x
はじめまして!
おもしろくて全部読まさせていただきました♪
DIYすごいですね。
そしてちょいちょい爆笑もあったりw
また覗き見しにきま~す(^^ゞ


Commented by hamashigi100708 at 2015-05-26 06:43
>たかちんさん
はじめまして。コメントありがとうございます!
「おもろい」。その褒め言葉、何よりも嬉しいです!
実は時々、たかちんさんのブログも拝見させて頂いてました!
テスト期間なので更新は2週間後位になってしまいますが、今後ともよろしくおねがいします。
